Sistem Kontrol Pemanggang Kue

Sistem Kontrol Pemanggang Kue

 Fungsi dan cara kerja dari sistem kontrol

Pemanggan Kue (Oven)

Oven merupakan alat yang digunakan untuk mengeringkan suatu bahan basah menjadi bahan kering agar dapat disimpan dalam jangka waktu yang lama. Pada sistem oven ini akan dibuat oven yang dapat mengatur suhu secara otomatis dengan memanfaatkan sensor suhu termokopel sebagai inoutan dan timer untuk mengatur delay waktu pemanggangan.

Jenis dan Fungsi Oven

Oven dibagi dalam 3 jenis yaitu oven listrik, oven gas dan oven laboratorium.

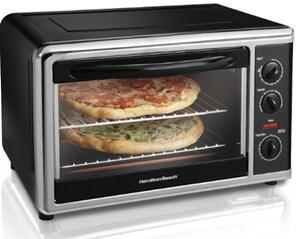

Oven Listrik

    Oven listrik adalah oven yang pada dasarnya menggunakan energi listrik untuk menghasilkan panas, oven model ini lebih simpel dan juga praktis dalam penggunaanya. Oven listrik sangat ramping dan simpel sehingga tidak membutuhkan banyak tempat untuk menaruhnya, sangat cocok untuk Anda yang memerlukan alat yang minimalis. Dalam pengoperasiannya, oven listrik bisa mengatur kalor atau panas secara otomatis. oven listrik dilengkapi dengan fitur Timer yaitu pengatur waktu otomatis sehingga bisa mati jika waktu yang diatur telah lewat, sehingga kita bisa melakukan aktivitas lain tanpa harus mengamati oven nya karena setelah selesai oven akan mati dengan sendirinya


Tak hanya fitur timer saja, tapi oven listrik juga memiliki sejumlah fitur pengapian dengan konsumsi listrik yang berbeda-beda. Terbagi 3 jenis pengapian yang bisa Anda gunakan, antara lain
  • pengapian api atas
  • api bawah
  • api atas bawah
Dari ketiga jenis pengapian listrik tersebut, jenis pengapian dengan konsumsi listrik yang paling besar adalah pengapian atas bawah.

Oven Gas

Oven gas memerlukan ruang yang cukup luas, tak hanya ituoven gas ini perlu juga tempat yang luas untuk meletakkan tabung gas yang ukurannya yang besar. Dari segi harganya, oven gas ini lebih murah dibanding jenis oven lainnya. Pada oven gas ini tidak memiliki fitur apapun.


Pada proses pemanggangannya tidak dapat dilakukan secara otomatis, hanya bisa manual ketika menggunakan oven ga dan nyala api pada oven gas tidak pernah mati secara otomatis. Untuk mematikannya oven gas harus dilakukan secara manual.

Oven Laboratorium

Oven atau drying oven merupakan alat yang digunakan untuk sterilisasi atau pembersihan dengan menggunakan udara kering. Alat sterilisasi ini dipakai untuk mensterilkan alat-alat gelas seperti Erlenmeyer, Petridish (cawan petri), tabung reaksi dan gelas lainnya.


Bahan-bahan seperti kapas, kain dan kertas juga dapat disterilkan dalam oven tetapi dalam temperatur tertentu, pada umumnya temperatur yang digunakan pada sterilisasi cara kering adalah sekitar 140-1700C selama paling sedikit 2 jam. Perlu diperhatikan bahwa lamanya sterilisasi tergantung pada jumlah alat disterilkan dan ketahanan alat terhadap panas.

Optocoupler

Dalam Dunia Elektronika, Optocoupler juga dikenal dengan sebutan Opto-isolator, Photocoupler atau Optical Isolator. Optocoupler adalah komponen elektronika yang berfungsi sebagai penghubung berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2 bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya optik dan Receiver yang berfungsi sebagai pendeteksi sumbercahaya.Masing-masing bagian Optocoupler (Transmitter dan Receiver) tidak memiliki hubungan konduktif rangkaian secara langsung tetapi dibuat sedemikian rupa dalam satu kemasan komponen.


Simbol dan Bentuk Optocoupler

Dibawah ini adalah Simbol Optocoupler dan Bentuk-bentuknya :









Jenis-jenis Optocoupler

Jenis-jenis Optocoupler yang sering ditemukan adalah Optocoupler yang terbuat dari bahan Semikonduktor dan terdiri dari kombinasi LED (Light Emitting Diode) dan Phototransistor. Dalam Kombinasi ini, LED berfungsi sebagai pengirim sinyal cahaya optik (Transmitter) sedangkan Phototransistor berfungsi sebagai penerima cahaya tersebut (Receiver). Jenis-jenis lain dari Optocoupler diantaranya adalah kombinasi LED-Photodiode, LED-LASCR dan juga Lamp-Photoresistor

Prinsip Kerja Optocoupler

Pada prinsipnya, Optocoupler dengan kombinasi LED-Phototransistor adalah Optocoupler yang terdiri dari sebuah komponen LED (Light Emitting Diode) yang memancarkan cahaya infra merah (IR LED) dan sebuah komponen semikonduktor yang peka terhadap cahaya (Phototransistor) sebagai bagian yang digunakan untuk mendeteksi cahaya infra merah yang dipancarkan oleh IR LED. Untuk lebih jelas mengenai Prinsip kerja Optocoupler, silakan lihat rangkaian internal komponen Optocoupler dibawah ini :





Dari gambar diatas dapat dijelaskan bahwa Arus listrik yang mengalir melalui IR LED akan menyebabkan IR LED memancarkan sinyal cahaya Infra merahnya. Intensitas Cahaya tergantung pada jumlah arus listrik yang mengalir pada IR LED tersebut. Kelebihan Cahaya Infra Merah adalah pada ketahanannya yang lebih baik jika dibandingkan dengan Cahaya yang tampak. Cahaya Infra Merah tidak dapat dilihat dengan mata telanjang.

Cahaya Infra Merah yang dipancarkan tersebut akan dideteksi oleh Phototransistor dan menyebabkan terjadinya hubungan atau Switch ON pada Phototransistor. Prinsip kerja Phototransistor hampir sama dengan Transistor Bipolar biasa, yang membedakan adalah Terminal Basis (Base) Phototransistor merupakan penerima yang peka terhadap cahaya.


Power Supply

Power supply merupakan komponen yang menyebabkan komputer bisa bekerja karena arus listrik yang mengalir. Power supply berfungsi memberikan tenaga atau daya listrik agar semua komponen komputer bisa beroperasi.Dua mode operasi dengan cara ini dapat diidentifikasi pada konverter flyback: transfer energi penuh/lengkap (mode diskontinu), yang mana semua energi yang disimpan dalam transformer selama periode penyimpanan energi ( periode on) ditransfer ke keluaran selama periode flyback (periode off) dan transfer energi tidak penuh/tidak lengkap

(mode kontinu), yang mana bagian energi tersimpan dalam transformer pada akhir periode on tinggal dalam transformer sampai pad awal periode on berikutnya.

Fungsi – fungsi transfer sinyal kecil untuk kedua mode operasi ini sangat berbeda, dan mereka dijelaskan secara terpisah. Dalam praktek, bila sebuah kisaran lebar tegangan masukan, tegangan keluaran dan beban arus dibutuhkan, konverter flyback akan dibutuhkan untuk operasi (dan stabil) pada kedua mode karena mode akan dijumpai pada beberapa titik pada jangkauan operasi. Sebagai hasil perubahan fungsi transfer pada titik dimana terdapat perpindahan dari satu mode ke mode lainnya, bersama – sama digabungkan menjadi sebuah komponen dalam transformer, keluaran induktor dan aksi – aksi diode roda gaya/ flywheel, konverter flyback dapat menjadi yang tersulit ditengah – tenga perancangan.


Pengertian Buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper. Efek Piezoelectric (Piezoelectric Effect) pertama kali ditemukan oleh dua orang fisikawan Perancis yang bernama Pierre Curie dan Jacques Curie pada tahun 1880. Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezo Electric Buzzer dan mulai populer digunakan sejak 1970-an.

Cara Kerja Piezoelectric Buzzer

Seperti namanya, Piezoelectric Buzzer adalah jenis Buzzer yang menggunakan efek Piezoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator. Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Piezoelectric Buzzer.
